取引実績
車・食品・農業など、多業種の実績がある東邦システムなら、あらゆるご要望に対応できます。
▼産業機器関連
工場ライン用受配電盤
工場ライン用制御盤
ネジ締め機用コントローラ
▼太陽光関連
パワーコンディショナー
集電箱
接続箱
▼医療・研究関連
防湿庫用コントローラ
デジタル温湿度計
超音波洗浄器
水分活性測定装置
風速計
▼鉄道関連
鉄道車両座席用コントローラ
▼インフラ関連
ガス管用EFコントローラ
水道管用EFコントローラ
遠隔制御盤
▼ビル設備関連
工業用空調機コントローラ
▼農業・水産関連
液体科学肥料混入機
▼船舶関連
風向・風速 信号変換器
舵角 信号変換器
磁気コンパス 方位変換器
PICK UP
LASER MARKER=
メーカーが求める「信頼」
大手メーカーと仕事をするには、如何にメーカーの信頼に応えるかが重要です。その中でも、「製品の管理を徹底していること」は会社として絶対条件です。東邦システムのレーザーマーキング装置は、製品の管理に必要な情報を機械で印字することで、シール貼りによる入力ミスや貼り損ねを解決。実装の工程や履歴を一括管理し、トレーサビリティの向上を実現します。
性能比較
◯…標準 △…オプション ×…未対応
| TM-1000 | TM-2000 | |
| 文字印字 | ◯ | ◯ |
| シリアル文字印字 | △（別途ソフト必要） | ◯ |
| バーコード印字 | ◯ | × |
| データマトリックス印字 | ◯ | × |
| QRコード印字 | ◯ | × |
| 補正マーク認識 | ◯ | × |
| 印字読取確認 | ◯ | △ |
| 集塵機（吸煙機） | ◯ | △ |
| 搬送自動幅寄せ | ◯ | △（基本は手動幅寄せ） |
| クリーナ、イオナイザ | △ | △ |
| 入口・出口シャッター | ◯ | △ |
| パトライト | ◯ | △ |
| 反転機 | タイプを選択 | △（別ユニット） |
| エアー | 必要 | 不要 |
仕様

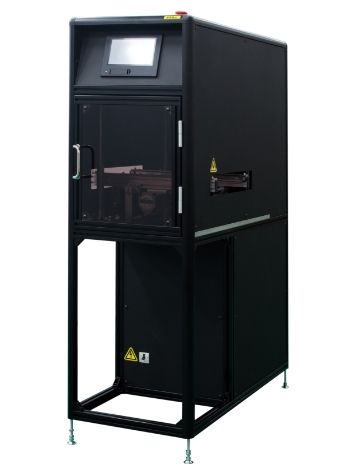

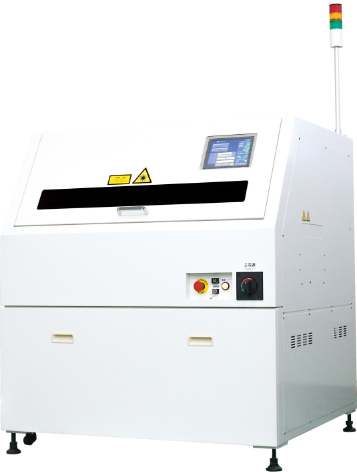

| TM-1000 | TM-2000 | |
| レーザーマーカ | 10W CO2レーザー（クラス4） | 30W CO2レーザー（クラス4） |
| 外形寸法 | Mサイズ反転機無し 840（W）×1150（D）×1350（H） Mサイズ反転機有り 1200（W）×1150（D）×1350（H） Lサイズ反転機無し 1200（W）×1500（D）×1350（H） Lサイズ反転機有り 1725（W）×1500（D）×1350（H） Lサイズ反転機単体 525（W）×1230（D）×1350（H） ※ シグナルタワー／突起部は含みません。 | 443(W)×960（D）×1430（H） |
| 搬送方向 | 左 → 右 / 右 → 左 | 左 → 右 / 右 → 左 左 → 左 / 右 → 右（反復動作） |
| ワーク基準 | 手前基準 / 奥基準 | 手前基準 / 奥基準 |
| レール幅調整 | 自動 | 手動 |
| 搬送高さ | 900±20mm レベル調整はアジャストボルト | 900±20mm レベル調整はアジャストボルト |
| 位置決め精度 | ±0.2mm以内 | ±0.2mm以内 |
| ワークサイズ | Mサイズ 50×50 ～ 333×255mm Lサイズ 50×50 ～ 510×460mm 厚さ 0.4 ～ 3.0mm | サイズ 50×50 ～ 300×300mm 厚さ 0.4 ～ 3.0mm |
| サイクルタイム | 40秒 / 枚以下（両面 : 計8ヶ所印字の場合） 20秒 / 枚以下（片面 : 計4ヶ所印字の場合） | 5秒 / 枚以下（片面：計4ヶ所印字の場合） |
| 電気仕様 | 電源電圧 単相AC100V 50HZ / 60HZ 消費電力 約1.5KVA | 電源電圧 単相AC100V 50HZ / 60HZ 消費電力 約1.5KVA |
| エアー圧力 | 0.4～0.6Mpa | エアーレス |
| 環境条件 | 10～35℃ / 35～80％ RH（結露なき事) | 10～35℃ / 35～80％ RH（結露なき事) |
← 表は横スクロールしてご覧ください →
